Каталог твердотопливных котлов ATMOS
ATMOS – семейная чешская фирма и в настоящее время – это один из крупнейших европейских производителей котлов для твердого топлива.
Более 80% своей продукции фирма экспортирует за границу, прежде всего – в Германию, Румынию, Италию, Францию, Швецию, Австрию, Польшу, Россию, Болгарию Данию, Словакию, Литву, Латвию, Украину, Белоруссию и др.
В ассортимент входят дровяные котлы мощностью от 15 до 100 кВт, угольно - дровяные котлы мощностью от 18 до 50 кВт, котлы на каменный уголь 25 – 35 кВт, и котлы от 4,5 до 45 (60) кВт для гранул и комбинированные котлы для древесины, гранул, природного газа и специальных легких топливных масел мощностью от 15 до 35 кВт. Изделия компании ATMOS благодаря своей хорошей функциональности, качеству и, не в последнюю очередь, очень приемлемой цене, вызвали большой интерес среди пользователей, топящих дровами, а также монтеров такого рода оборудования.
Цель фирмы ATMOS – быть одним из самых лучших производителей дровяных и угольно - дровяных котлов в Европе. Быть фирмой, для которой важны традиции, опыт и марка ATMOS.
Производство – Чехия Гарантия – 1 год

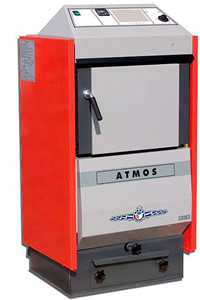

| | Твердотопливные котлы ATMOS, серия D |
| | |
Полугазифицированные nвердотопливные котлы с традиционным способом сжигания дров и угля.
Корпус котлов изготовлен в виде сварной конструкции из качественной листовой стали толщиной 6 - 3 мм. Состоит из загрузочной воронки для топлива, оснащенной в нижней части подвижной колосниковой решеткой с продольными отверстиями для подвода воздуха сгорания и удобного удаления золы.
Под колосниковой решеткой установлено поддувало для удобного отбора золы. Мощность (первичный и вторичный воздух) регулируется регулятором тяги FR 124, который управляет воздушной заслонкой, расположенной в задней части котла.
Верхняя часть котла оснащена сзади вытяжным патрубком с дроссельной заслонкой для присоединения к дымоходу.
Преимущества дровяных котлов ATMOS D:
- Простота конструкции;
- Возможность сжигания больших кусков древесины;
- Сжигание древесины в керамической камере сгорания;
- Котел без вентилятора;
- КПД составляет 71-83%;
- Простая очистка – котел без трубной доски;
- Небольшие размеры и высокое качество;
- Идеально подходит в качестве второго котла в дополнение к котлу на экстра легкие топливные масла или природный газ.
Твердотопливные котлы ATMOS, серия D с традиционным способом сжигания дров и угля |
Наименование | Тепловая мощность , кВт | Объем камеры загрузки, л | Макс. длина поленьев, мм | Габаритные размеры, мм | Масса, кг | Цена, € |
D 15 | 7 - 14,5 | 70 | 310 | 1150х590х490 | 192 | 943 |
D 20 | 10 - 19,5 | 105 | 510 | 1150х590х690 | 250 | 1115 |
D 30 | 15 - 28 | 105 | 510 | 1420х590х920 | 388 | 1403 |

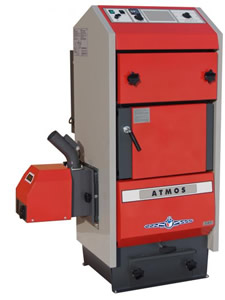

| | Твердотопливные пеллетные котлы ATMOS, серия DP |
| | |
Котлы с конструированы таким образом, что с левой или с правой стороны котла, который действует как теплообменник, встроена горелка ATMOS IWABO. Горелка с помощью загрузочного шнека берет пеллеты из бункера. Бункер для топлива размещается рядом с котлом или в соседнем помещении и может быть любого размера (как правило 250 или 500 л).
Горелка работает следующим образом. В случае получения команды "страт", т.е. при необходимости топить, транспортер насыпает пеллеты в сопло горелки и с помощью спирали накаливания происходит их поджигание.
Когда пеллеты достаточно разгорятся, горелка сама выберет заданную мощность, на которой останется до тех пор, пока вся системане протопится. Затем горелка отключится и пеллеты, оставшиеся в сопле горелки, догорят. Весь цикл, в случае необходимости, повторяется.
Производительность котла и дальнейшая работа горелки управляются с помощью электронной регулировки, которая позволяет приспособить работу котла к конкретным условиям всей системы. Подача топлива, чистка горелки и удаление золы проводится один раз в 1 – 14 дней, в зависимости от качества пеллет.
Большим преимуществом котлов для пеллет является и то, что в случае необходимости можно удалить горелку, заменить ее крышкой и топить древесиной. Благодаря этому котлы удобны как с точки зрения обслуживания, так и полезных свойств как при отоплении природным газом, пропан-бутаном или легкими топливными маслами. Но основным их преимуществом, в отличие от газа или легких топливных масел, является то, что в них сжигаются возобновляемые источники энергии и в этом заключается перспективность этих котлов.
Твердотопливные пеллетные котлы ATMOS, серия DP |
Наименование | Тепловая мощность , кВт | Объем камеры загрузки, л | Макс. длина поленьев, мм | Габаритные размеры, мм | Масса, кг | Цена, € |
D 15 P | 4,5 - 15 | 70 | 300 | 470x606x1405 | 259 | 1673 |
D 20 P | 6,5 - 22 | 70 | 300 | 470x606x1405 | 305 | 1855 |
D 30 P | 8,9 - 29,8 | 105 | 500 | 670x606x1405 | 370 | 2061 |
D 45 P | 13,5 - 45 | 105 | 700 | 870x606x1405 | 430 | 2562 |
| | Твердотопливные пиролизные котлы ATMOS, серия DС |
| | |
Котлы, предназначенные для сжигания древесины, сконструированые на принципе генераторной газификации с применением вытяжного вентилятора, который удаляет из котла продукты сгорания или втягивает в котел воздух.
Корпуса котлов изготовлены из сварных стальных листов, толщиной 3-8 мм. Котел состоит из насыпной части для топлива, которая оснащена в нижней части жаростойким патрубком, с продольным отверстием, для прохода продуктов сгорания и газов.
Пространство сгорания, которое находится под насыпной частью, выложено керамическими блоками. В задней части корпуса котлов находится вертикальный канал, для продуктов сгорания, оснащенный в верхней части клапаном для растапливания. В верхней части канала для продуктов сгорания находится патрубок для присоединения к дымоходу.
Котел состоит из двух, размещенных друг над другом, камер, верхняя камера предназначена для запаса топлива, в нижней камере происходит сжигание и находится зольник. Между ними находится сопло для газификации древесины, которое способствует совершенной газификации и полному сгоранию топлива.
Преимущества твердотопливных пиролизных котлов ATMOS DС:
- Возможность сжигания крупных кусков древесины;
- Большой бункер для топлива - обеспечивает продолжительное время горения;
- Высокий КПД – 81 - 87 %, в зависимости от типа - первичный и вторичный воздух подогревается до высокой температуры ;
- Экологическое сжигание – котел согласно CSN EN 303-5 относится к 3-му классу;
- Вытяжной вентилятор – беспыльный сбор золы, котельная без дыма;
- Контур охлаждения для предотвращения перенагрева – отсутствие риска повреждения котла;
- Автоматическое выключение котла после догорания топлива – термостат для дымовых газов;
- Удобный сбор золы – большая керамическая камера сгорания для золы (у дерева собираем один раз в неделю, у угля – один раз в день);
- Котел без трубной доски – более простая очистка;
- Небольшие размеры и малый вес;
- Высокое качество.
Твердотопливные пиролизные котлы ATMOS, серия DС |
Наименование | Тепловая мощность , кВт | Объем камеры загрузки, л | Макс. длина поленьев, мм | Габаритные размеры, мм | Масса, кг | Цена, € |
DC 15E | 14,9 | 65 | 330 | 630х590х1180 | 284 | 1115 |
DC 18S | 14 - 20 | 66 | 330 | 770х590х1180 | 283 | 1330 |
DC 22S | 15 - 22 | 100 | 530 | 970х590х1180 | 319 | 1533 |
DC 25S | 17 - 25 | 100 | 530 | 970х590х1180 | 326 | 1631 |
DC 32S | 25 - 35 | 140 | 530 | 970х670х1260 | 370 | 1907 |
DC 20GS | 14 - 20 | 87 | 530 | 770х670х1260 | 340 | 2010 |
DC 25GS | 17 - 25 | 130 | 530 | 970х670х1260 | 430 | 2504 |
DC 32GS | 22 - 32 | 130 | 530 | 970х670х1260 | 435 | 2600 |
DC 40GS | 28 - 40 | 170 | 530 | 970х670х1410 | 484 | 2947 |
DC 40SX | 28 - 40 | 140 | 530 | 970х670х1260 | 375 | 2031 |
DC 50S | 35 - 48 | 180 | 730 | 1170х670х1260 | 431 | 2465 |
DC 70S | 49 - 70 | 180 | 730 | 1170х670х1380 | 487 | 3551 |
DC 75SE | 50 - 75 | 345 | 1000 | 1470х770х1480 | 700 | 4300 |
DC 100 | 70 - 99 | 400 | 750 | 1180х980х1590 | 780 | 5535 |
| | Пиролизные комбинированные котлы ATMOS, серия DС (L) |
| | |
Котлы работают по принципу газогенераторного сжигания древесины. Котел позволяет менять вид топлива: можно топить пеллетами, природным газом или жидким топливом, в зависимости от того, какая горелка установлена на котел. Без горелки котел работает как обычный пиролизный котел на дровах.
Конструкция котла представляет собой корпус с тремя расположенными друг над другом камерами. В двух верхних камерах происходит газификация топлива, в нижней камере устанавливается горелка.
Камера выложена керамикой для оптимального качества сжигания. Верхняя и нижняя системы отделены друг от друга водяным слоем, что уменьшает их влияние друг на друга. Это позволяет котлу достигать максимальной эффективности при сжигании разных видов топлива.
Преимущества твердотопливных пиролизных комбинированных котлов ATMOS DС:
- Возможна комбинация разных видов топлива – чередование видов топлива без приспособления котла - древесина + пеллеты, древесина + природный газ, древесина + легкие топливные масла;
- Возможна замена горелок и в любое время можно перейти на другой вид топлива;
- Высокая эффективность при использовании отдельных видов топлива – практически такая же, как и у специальных котлов для экстра легких топливных масел, природного газа, или пеллет (до 92,3% номинальной производительности);
- Более дешевое решение – с учетом расходов на установку двух котлов, их соединения и устройства 2-х дымоходов, один котел, хоть и дороже, экономически является более выгодным;
- Занято небольшое пространство – по сравнению с несколькими котлами;
- Нужна одна труба и один дымоход;
- Экологическая эксплуатация – у всех способов отопления.
Твердотопливные пиролизные комбинированные котлы ATMOS, серия DС (L) |
Наименование | Тепловая мощность , кВт | Объем камеры загрузки, л | Макс. длина поленьев, мм | Габаритные размеры, мм | Масса, кг | Цена, € |
DC 15E (L) | 10 - 14,9 | 66 | 330 | 694х643х1695 | 424 | 2149 |
DC 18S (L) | 14 - 20 | 66 | 330 | 757х643х1695 | 429 | 2412 |
DC 25S (L) | 17 - 25 | 100 | 530 | 957х643х1695 | 506 | 2861 |
DC 32S (L) | 25 - 35 | 140 | 530 | 957х643х1772 | 571 | 3337 |

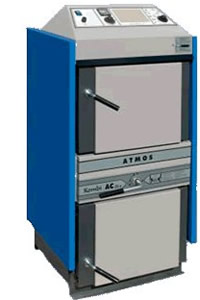

| | Тепловодные котлы ATMOS, серия AC |
| | |
Экологические тепловодные котлы ATMOS AC25S предназначены для отопления коттеджей, дач и других подобных объектов с потерей тепла 20 - 26 кВт. Котлы сконструированы для сжигания черного угля «ОРЕХ 1». В качестве альтернативного топлива можно использовать штучное дерево длиной 330 мм, бурый и черный уголь более крупного размера (КАМЕНЬ), брикеты бурого угля и дерева.
Корпус котлов изготовлен в виде сварной конструкции из стали толщиной от 6 до 3 мм. Котлы имеют засыпочную воронку для топлива, которая находится в нижней части и оснащена запатентированной поворотной решетчатой механикой с подачей вторичного воздуха.
Нижнее пространство для догорания обложено керамическим фасонным кирпичем для оптимального выгорания всех сжигаемых веществ.
В задней части корпуса котлов находится вертикальный газовый канал, с установленной в верхней част и заслонкой для растапливания. В верхней части дымоходного канала находится вытяжной патрубок для подсоединения к дымовой трубе с вытяжным вентилятором.
В задней части котлов находится канал для подачи первичного и вторичного воздуха, оснащенный регулирующей заслонкой, управляемой регулятором тяги. Первичный и вторичный воздух подогревается до высокой температуры для достижения высокой эффективности и качественного сжигания.
Тепловодные котлы ATMOS, серия AC |
Наименование | Тепловая мощность , кВт | Объем камеры загрузки, л | Макс. длина поленьев, мм | Габаритные размеры, мм | Цена, € |
AC25S | 20 - 26 / 15-20 | 66 | 330 | 770х590х1180 | 1416 |
| | Пиролизные комбинированные котлы ATMOS, серия CS |
| | |
Котлы работают по принципу газогенераторного сжигания древесины. Котел позволяет менять вид топлива: можно топить пеллетами, природным газом или жидким топливом, в зависимости от того, какая горелка установлена на котел. Без горелки котел работает как обычный пиролизный котел на дровах.
Конструкция котла представляет собой корпус с тремя расположенными друг над другом камерами. В двух верхних камерах происходит газификация топлива, в нижней камере устанавливается горелка.
Камера выложена керамикой для оптимального качества сжигания. Верхняя и нижняя системы отделены друг от друга водяным слоем, что уменьшает их влияние друг на друга. Это позволяет котлу достигать максимальной эффективности при сжигании разных видов топлива.
Преимущества твердотопливных пиролизных комбинированных котлов ATMOS DС:
- Возможна комбинация разных видов топлива – чередование видов топлива без приспособления котла - древесина + пеллеты, древесина + природный газ, древесина + легкие топливные масла;
- Возможна замена горелок и в любое время можно перейти на другой вид топлива;
- Высокая эффективность при использовании отдельных видов топлива – практически такая же, как и у специальных котлов для экстра легких топливных масел, природного газа, или пеллет (до 92,3% номинальной производительности);
- Более дешевое решение – с учетом расходов на установку двух котлов, их соединения и устройства 2-х дымоходов, один котел, хоть и дороже, экономически является более выгодным;
- Занято небольшое пространство – по сравнению с несколькими котлами;
- Нужна одна труба и один дымоход;
- Экологическая эксплуатация – у всех способов отопления.
Пиролизные комбинированные котлы ATMOS, серия CS |
Наименование | Тепловая мощность , кВт | Объем камеры загрузки, л | Макс. длина поленьев, мм | Габаритные размеры, мм | Масса, кг | Цена, € |
C 18S | 14 - 20 | 66 | 330 | 845х590х1120 | 225 | 1347 |
C 20S | 17 - 25 | 100 | 330 | 845х590х1360 | 298 | 1631 |
C 30S | 22 - 32 | 125 | 430 | 945х590х1360 | 336 | 1907 |
C 40S | 28 - 40 | 150 | 530 | 1045х590х1360 | 376 | 2333 |
C 50S | 35 - 48 | 150 | 530 | 1105х590х1360 | 415 | 2773 |
| | Узел управления Laddomat 21 |
| | |
Laddomat 21 заменяет классические соединения отдельных элементов и гарантирует эффективную работу котла в полном объеме нагрузки.
Задача Laddomat 21: обеспечение быстрого выхода на режим работы котла после растопки; регулирование процесса накопления горячей воды в аккумулирующих баках; в случае отключения электроэнергии, устройство защищает котел от перегрева посредством гравитационной циркуляции между котлом и баком - аккумулятором.
Для эффективной и легко управляемой работы твердотопливного котла необходим тонкий граничный слой в аккумулирующем баке (т.е. слой между горячей водой наверху бака и более холодной и плотной водой внизу). Для формирования этого слоя критически важно правильно смонтировать котел с аккумулирующим баком. Для этого служит Laddomat 21.
Устройство Laddomat 21:
- гарантирует, что котёл быстро достигнет рабочей температуры после растопки;
- аккумулирует теплоту в баке за счет естественной циркуляции при выключении электроэнергии или неработающем циркуляционном насосе;
- наполняет аккумулирующий бак малым потоком горячей воды, поэтому нужные температурные слои в баке оптимальны;
- гарантирует в конечной фазе горения максимальное накопление тепла благодаря уникальному термоклапану, который полностью перекроет подачу воды.
После окончания горения Laddomat 21 полностью использует остаток тепла в котле, так как, благодаря естественной циркуляции, горячая вода направляется из верхней части котла в аккумулирующий бак. Когда котел не топится, рециркуляция отсутствует, что означает почти полное отсутствие теплопотерь. У Laddomat 21 простая конструкция и герметичные поверхности уплотнения. Благодаря запорным вентилям можно производить обслуживание устройства без опорожнения системы.
Запорные вентиля имеют очень небольшие потери давления, которые обеспечивают максимальный поток в окончательной фазе накопления и во время естественной циркуляции.
Три термометра гарантируют полный контроль над процессом накопления и могут быть установлены с любой стороны устройства.
Эксплуатационные данные:
- Максимальное рабочее давление – 0,25 МПа;
- Расчетное избыточное давление – 0,25 МПа;
- Испытательное избыточное давление – 0,33 МПа;
- Максимальная рабочая температура – 100°С.
Узел управления Laddomat 21 |
Узел управления Laddomat 21 | 373 € |
